組立がかんたんな伸縮式キャスターテント「たため～るくん®」。
簡易ブース、簡易塗装ブースとしてもご活用いただけます。
2タイプのバリエーション
アーチタイプ(屋外用)
サイズ
| 間口(mm) ※有効間口は-400mmとなります。 |
2300 | 2800 | 3300 | 3800 | 4300 | 4800 | 5300 | 5800 | |
|---|---|---|---|---|---|---|---|---|---|
| 奥行(mm) | 3000 | ||||||||
| 4000 | |||||||||
| 5000 | |||||||||
| 6000 | |||||||||
| 有効高と全高(mm) | 有効高 | 2033 | |||||||
| 全高 | 2480 | 2550 | 2600 | 2660 | 2710 | 2760 | 2810 | 2860 | |
| 有効高 | 2533 | ||||||||
| 全高 | 2980 | 3050 | 3100 | 3160 | 3210 | 3260 | 3310 | 3360 | |
| 有効高 | 3033 | ||||||||
| 全高 | 3480 | 3550 | 3600 | 3660 | 3710 | 3760 | 3810 | 3860 | |
生地バリエーション
標準生地に新しい弊社独自の生地を採用し、耐久性が大幅に向上しました。
| 型番 | 厚み | 糸目 | 帯電防止 | UVカット | 防炎 | 耐候 | 耐寒 | 吸水防止 | 抗菌 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 糸入り透明 | SC-5500 | 0.55mm | 20mm角 | - | - | ○ | ○ | ○ | - | - |
| ホワイトグレー | SS-3000 | 0.50mm | - | - | ○ | ○ | - | - | ○ | - |
※天幕には「たため～るくん®」ロゴが右隅一箇所に印刷されています。
部材名称
水平タイプ(屋内用)
サイズ
| 間口(mm) ※有効間口は-400mmとなります。 |
2300 | 2800 | 3300 | 3800 | 4300 | 4800 | 5300 | 5800 | |
|---|---|---|---|---|---|---|---|---|---|
| 奥行(mm) | 3000 | ||||||||
| 4000 | |||||||||
| 5000 | |||||||||
| 6000 | |||||||||
| 有効高と全高(mm) ※カーテンレールがついた時の有効高は 表記有効高より有効間口は-33mmとなります。 |
有効高 | 2033 | |||||||
| 全高 | 2450 | ||||||||
| 有効高 | 2533 | ||||||||
| 全高 | 2950 | ||||||||
| 有効高 | 3033 | ||||||||
| 全高 | 3450 | ||||||||
生地バリエーション
| 型番 | 厚み | 糸目 | 帯電防止 | UVカット | 防炎 | 耐候 | 耐寒 | 吸水防止 | 抗菌 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 糸入り透明 | SC-3500 | 0.35mm | 20mm角 | ○ | - | ○ | - | ○ | - | ○ |
※天幕には「たため～るくん®」ロゴが右隅一箇所に印刷されています。
部材名称
サイズ一覧表
アーチタイプ(屋外用)
| 間口(mm) ※有効間口は-400mmとなります。 |
2300 | 2800 | 3300 | 3800 | 4300 | 4800 | 5300 | 5800 | |
|---|---|---|---|---|---|---|---|---|---|
| 奥行(mm) | 3000 | ||||||||
| 4000 | |||||||||
| 5000 | |||||||||
| 6000 | |||||||||
| 有効高と全高(mm) | 有効高 | 2033 | |||||||
| 全高 | 2480 | 2550 | 2600 | 2660 | 2710 | 2760 | 2810 | 2860 | |
| 有効高 | 2533 | ||||||||
| 全高 | 2980 | 3050 | 3100 | 3160 | 3210 | 3260 | 3310 | 3360 | |
| 有効高 | 3033 | ||||||||
| 全高 | 3480 | 3550 | 3600 | 3660 | 3710 | 3760 | 3810 | 3860 | |
水平タイプ(屋内用)
| 間口(mm) ※有効間口は-400mmとなります。 |
2300 | 2800 | 3300 | 3800 | 4300 | 4800 | 5300 | 5800 | |
|---|---|---|---|---|---|---|---|---|---|
| 奥行(mm) | 3000 | ||||||||
| 4000 | |||||||||
| 5000 | |||||||||
| 6000 | |||||||||
| 有効高と全高(mm) ※カーテンレールがついた時の有効高は 表記有効高より有効間口は-33mmとなります。 |
有効高 | 2033 | |||||||
| 全高 | 2450 | ||||||||
| 有効高 | 2533 | ||||||||
| 全高 | 2950 | ||||||||
| 有効高 | 3033 | ||||||||
| 全高 | 3450 | ||||||||
標準付属品
荷姿 ※大型混載便での発送形態です。
| 1: | 柱フレーム(キャスター・クロスバー・アイナット付)×2セット |
| 2: | 天井フレーム×必要枚数 |
| 3: | 伸縮防止バー×4 |
| 4: | 組立用フラットバー×2 |
| 5: | 風対策用品(アーチタイプのみ)×必要枚数 |
| 6: | 天幕 |
| 7: | タッチアップセット(ペンキ・ハケ) |
| 8: | 取扱い説明書 |
| 9: | カタログ・図面 |
特徴
折り畳み式の柱フレームで設営がとっても簡単に
全サイズのフレームに折り畳み式の柱フレームを採用する事により、以前はフレームを立ち上げ後に取付けていたテントを、フレームを折り畳んだ状態で取付け、リフトで簡単に立ち上げる事ができます。
リフトで少しづつ持ち上げる事で、スムーズで簡単な設営を可能にします。
必要なときに伸ばし、いらない時は縮めて保管
ロック機能付きのキャスターでらくらく伸縮・移動が可能です。
必要なときに、必要な場所で使える自由な空間を提供します。
フレーム収納時の転倒を防止するフレーム伸縮防止バー(L1m)

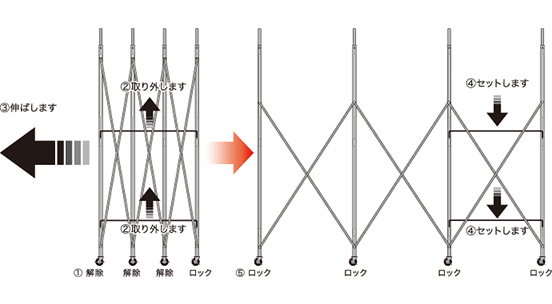

伸ばすとき
1. 伸縮の基点となるキャスターのストッパーをロックし、他のキャスターはストッパーを解除します。
2. 伸縮防止バーを取り外します。
3. 伸縮させたい側の柱フレームを持ち、テントをゆっくりと伸ばします。
※この際、テント生地をキャスターで踏まないように注意して下さい。
4. 伸縮防止バーをセットします。
5. テントの張り具合を確認し、全てのキャスターのストッパーをロックします。
たたむとき
1. 伸縮の基点となるキャスターのストッパーをロックし、他のキャスターはストッパーを解除します。
2. 伸縮防止バーを取り外します。
3. 伸縮させたい側の柱フレームを持ち、テントをゆっくりと縮めます。
※この際、テント生地をキャスターで踏まないように注意して下さい。
※ジャバラ部分にテントの挟み込みが無いように注意して下さい。
※フレームを縮めすぎると転倒の恐れが有ります。作業は十分注意して行って下さい。
4. 伸縮防止バーをセットします。
5. 本体に異常が無いかを確認し、全てのキャスターのストッパーをロックします。
柱フレーム&クロスバー

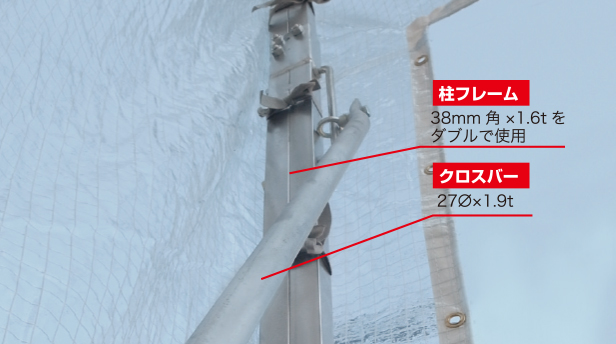

有効高3mサイズのフレームにはダブル柱フレームを、有効高2.5m以上サイズのフレームには27Φクロスバーを採用し、大幅に耐久性・安全性を向上させました。
※有効高2.0mは従来と同じく、柱は38mm角×1.6tのシングル、クロスバーは21.7Φのものを使用します。
伸縮時にテントを挟む可能性があったキャスター位置を変更することにより、スムーズな伸縮を実現しました。
大きくなって移動が楽になりました
以前よりスムーズで快適な動きを可能にしました。
キャスターの径を75Φから100Φに変更しました。
足元の固定が可能になりました
肩口に付属のアイボルトに加え、足元にもアイボルトを付属出来るようになりました。
風に対する抵抗が大幅に向上し、より安全にご使用頂けるようになりました。
※アーチタイプのみ。
写真のS字フックはオプションとなります。
製品仕様
| フレーム | ||
|---|---|---|
| 柱フレーム H3m: スチール角パイプ(38×38×1.6t)のダブル H2.5m / H2m: スチール角パイプ(38×38×1.6t) | ||
| クロスバー H3m / H2.5m: スチール丸パイプ(27Φ×1.9t) H2m: スチール丸パイプ(21.7Φ×1.9t) | ||
| 天井フレーム アーチ部: スチール丸パイプ(34Φ×2.3t) 水平部: スチール角パイプ(31×31×1.6t) | ||
| 伸縮防止バー: スチール鉄筋(13Φ L=1000) | ||
| カーテンレール: アルミ押出形材+アルマイトコーティング仕上げ | ||
| ジョイント | 100Φゴム車(全てストッパー付)自在輪 | |
| 動作形式 | 組立式 | |
安全にお使い頂くために
正しく安全にお使いいただくため、ご使用前に必ず「取扱説明書」及び「使用上のご注意」をよくお読み下さい。
本品を常設用として使用しないで下さい。
本品は、一時的かつ簡易的に使用することを目的とした構造となっているため、常設用として使用した場合、思わぬ事故につながる可能性があります。
アーチタイプは大雨、強風、突風、雪、雷などの天候不順時、または設営期間中にそれが予想される場合には危険ですので使用しないで下さい。
フレーム伸縮防止バーのない状態で、完全にフレームをたたむのはおやめ下さい。
フレームが転倒し大変危険です。
フレーム伸縮防止バーをいれたままで、伸縮されますとクロスバーが曲がり破損する危険性がございますので、十分にご注意下さい。
設営時はテントが水平になるように設置して下さい。
また、屋外で使用される時は必ず付属の風対策用ロープ等で本体を固定して下さい。
突風による本体の倒壊や、人が傷害を負ったり、物を破損させる恐れがあります。
設営・収納作業は安全のため、必ず大人4人以上で行って下さい。
また、移動させる際も、大人4人以上で転倒に十分注意して行って下さい。
またテントが大きい場合は必ず重機を使用し、安全を十分に確認しながら組立て下さい。
屋外で組立てられる場合は無風時に作業下さい。
テントが風にあおられると大変危険です。
勾配のある場所は避け、平らな場所に設置して下さい。
また、電線に触れない場所に設置して下さい。
また、周囲に子供や関係者以外の人がいないのを確認して、フレームの組立て、解体を行って下さい。
水平タイプは屋内使用に限ります。
