VITABRI®V2Vitabri® V2
フランス・VITABRI®社の最先端技術により、多数の特許を取得しているフレーム構造や設置アシストシステムなどを導入した、今までのワンタッチテントの常識を覆す新時代のテントです。
サイズが大きくなればなるほど、設営撤去の操作性や移動性などが犠牲になります。
そのような問題を全て解決するのが「VITABRI®V2」です。
テフロン®加工を施したフレームロックシステムとキャスターのおかげで、開閉もスムーズに行えます。
全4サイズのバリエーション
3.0m×3.0m
3.0m×4.5m
4.0m×6.0m
5.0m×5.0m

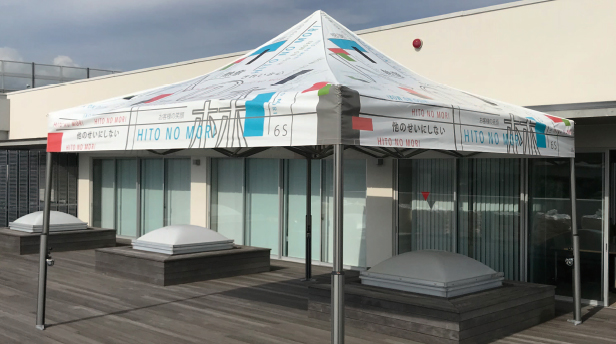

生地に直接インクジェット印刷を施し、その後天幕を成型します。
テント全面にグラフィックが可能です。

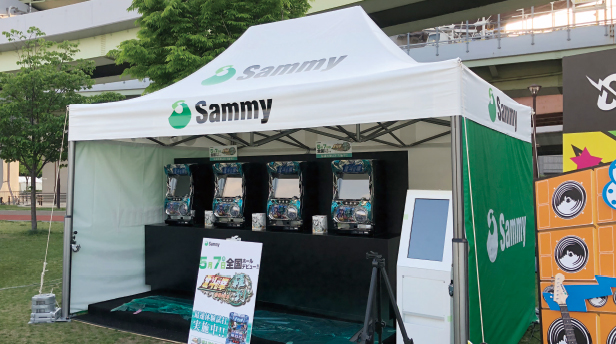

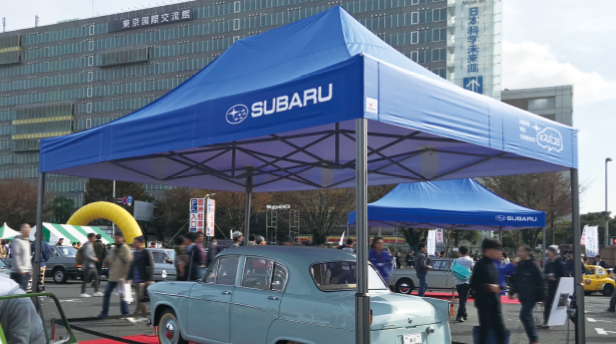

カッティングシートにインクジェット印刷を施し、熱圧着する方式です。
ワンポイントでグラデーションや色指定したい時に、ローコストで印刷可能です。
予めカラーを以下より選択いただくことで、更にコストダウンできます。
※五十音順
| フレーム | アルマイトコーティング処理(アルミ合金6061T-6) 支柱上部: アルミ押出形材83mm角 支柱下部: アルミ押出形材108mm角 桁部: アルミ楕円パイプ30mm×20mm角補強リブ付き) 天井部: アルミ丸パイプ33mm |
|---|---|
| キャスター | 可動式タブルキャスター75Φ(ストッパー付き) |
| ジョイント | アルミニュウム合金 |
| 標準付属品 | ・本体収納カバー×1 ・自在付ロープ(8mm)×4 ・ペグ×4 ・六角レンチ(3mm/5mm/6mm)×各1 ・板スパナ(8mm/13mm)×各1 ・リフトアップベルト×2 ・フレーム固定ベルト×1 ・セーフティー(安定)バー×4 ・ピークポール固定ピン×1(※5.0m×5.0mのみ) ・取扱説明書×1 |
強度と使いやすさの両立
新時代のワンタッチテント
可動式オーニングを標準装備
バナーにも早変わり
V2とV3の特徴を兼ね備えた新しいワンタッチテント
VITABRI®シリーズのパンフレットと取扱説明書をダウンロードしてご覧いただけます。
下記よりお気軽にお問い合わせください。

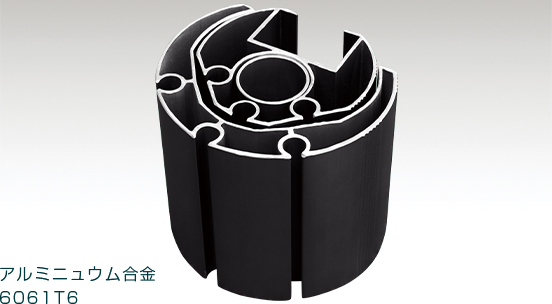

足柱材の外径108mmと83mmによる圧倒的強度を実現。
材質にアルミ合金6061T6を使用し、強度と軽量化の両立を図っております。
また、上下のスライドをスムーズにするためABS樹脂製のガイドカバーがついております。
スライダー部材の内側にはテフロン®加工が施されており、摩擦を低減してフレームがスムーズに持ち上がります。
アルミ合金製のジョイントはガラス繊維ポリアミドの結合具でジャバラ材と連結しており、これら結合具の柔軟な力学的特性により、張力など構造全体にかかる負担を吸収します。
構造全体の安定性を実現するためのデザインで、いかなる状況にも対応可能です。
付属のキャスターで、移動もラクに行えます。
天幕は一度被せてしまえば、外す必要はありません。
被せたまま収納できるので省スペースで管理が可能です。
新たに足下を固定する「セーフティー(安定)バー」を追加し、移動時の安定性が向上しました。
VITABRI®V2の柱内部にはピストンを動作させるガスが入ったチューブで構成されたガススプリングが内蔵されているため、レバーを引くだけで自動で柱が上がります。
| サイズ | 3.0m×3.0m |
|---|---|
| 有効軒高 | 206cm |
| 全高 | 361cm |
| 収納サイズ | 70cm×70cm×175cm |
| 天幕重量 | 14.0kg |
| フレーム重量 | 67.0kg |
| 総重量 | 81.0kg |
| サイズ | 3.0m×4.5m |
|---|---|
| 有効軒高 | 206cm |
| 全高 | 361cm |
| 収納サイズ | 70cm×85cm×175cm |
| 天幕重量 | 18.5kg |
| フレーム重量 | 73.0kg |
| 総重量 | 91.5kg |
| サイズ | 4.0m×6.0m |
|---|---|
| 有効軒高 | 247cm |
| 全高 | 429cm |
| 収納サイズ | 70cm×85cm×225cm |
| 天幕重量 | 28.0kg |
| フレーム重量 | 90.0kg |
| 総重量 | 118.0kg |
| サイズ | 5.0m×5.0m |
|---|---|
| 有効軒高 | 224.5cm |
| 全高 | 430cm |
| 収納サイズ | 85cm×85cm×220cm |
| 天幕重量 | 26.5kg |
| フレーム重量 | 98.0kg |
| 総重量 | 124.5kg |
※天幕重量はSergeFerrari(PRECONTRAINT 502 S2)使用時の数値です。
※収納サイズはセーフティー(安定)バー使用時の数値です。
※5.0m×5.0mはピークポール持ち上げピン使用したまま収納される場合は230cmとなります。
コストパフォーマンスに優れた、防水性・防炎性のある生地です。
軽くやわらかで、ツヤのないソフトな印象をもたらします。
厚さ: 0.35mm
重量: 430g/m2
(防水・防炎加工)
カラーサンプルをタップすると画像が切り替わります。
※天幕にはロゴが右隅一箇所に印刷されています。
きわめて高品質のこの繊維には、プレストレスが与えられています。
強化された耐性をもち、引っ張りに対し大きな変形がありません。
ホワイトは程よく光沢がありインクジェット印刷時も綺麗に仕上がります。
モダンで高級感を与えるサテン調に仕上げたカラー生地はPVDF処理を施すことにより、防汚性をアップしました。
白: PRECONTRAINT 502 S2 590g/m2
カラー: PRECONTRAINT 502 SATIN 570g/m2
or PRECONTRAINT 302 MATT 490g/m2
Ice
Hemp
Walnut
カラーサンプルをタップすると画像が切り替わります。
※SergeFerrariの生地は、生地の重みで柱の上がりが鈍くなります。ご了承ください。
※天幕にはロゴが右隅一箇所に印刷されています。
サマーシールド®PBは、特殊3層ラミネート構造からなる優れた遮熱効果・高い遮光性・UVカット性を兼ね備えた遮光遮熱シートです。
従来のコーティング加工では成し得なかった複数の機能を同時に高いレベルで実現しました。
本商品は基布部分に、環境配慮型素材東レエコユース®(ポリマーリサイクル繊維)を100%使用しています。
エコユース®は限りある地球資源を有効活用する為にリサイクル原料を使用した東レの「再生型」リサイクル素材です。
仕様
厚さ : 0.35mm / 質量 : 306.5g/m²
優れた遮光効果により、夏の強い日差しの下に濃い日陰を作ります。
| 各層の役割 | 紫外線 | 光 | 熱 |
|---|---|---|---|
| 1層目 ポリエステル織物 | ○ | △ | △ |
| 2層目 酸化チタンを含む白色フィルム | ◎ | ○ | ○ |
| 3層目 カーボンブラックを含む黒色フィルム | ○ | ◎ | ◎ |
裏面の黒色フィルムが放射熱を蓄熱しテント内部の暑さを軽減するとともに、地表からの紫外線の照り返しを防ぎます。
観測場所: 東レ人工気象室(瀬田工場内)
測定条件: 32℃×60%RH
試験内容: 集会用テントを想定し、試験開始5分経過時より30分間人工太陽を照射。
頭部の温度変化を測定した。
※試験結果は使用環境により異なります。
カラーサンプルをタップすると画像が切り替わります。
※天幕にはロゴが右隅一箇所に印刷されています。

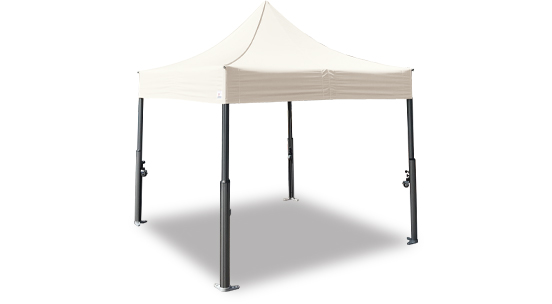

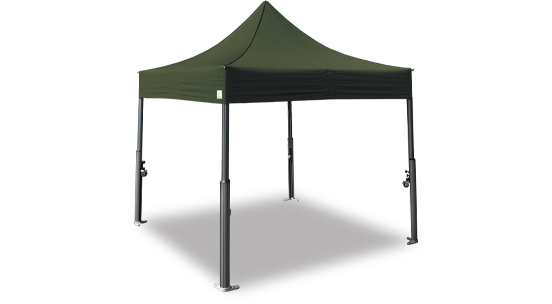

Weather MAX®のポリエステル糸は原料段階で染色した「原着糸」です。
強い日差しや雨風に長時間さらされてもほとんど色褪せることなく数年に渡り美しい色合いを保ちます。
オットマン織りで高級感を与え、あらゆる環境や気候に耐えられる機能性と撥水性、防カビ性にも優れる高機能ファブリックです。
厚さ: 0.44mm
重量: 271g/m²
非防炎
カラーサンプルをタップすると画像が切り替わります。
※天幕にはロゴが右隅一箇所に印刷されています。
VITABRI®V2のフレームに、長いピークポールを追加し、尖形屋根にした「VITABRI®V2 ガーデンタイプ」です。
シンボリックでエレガントさを備えた形状で、イベントにおいて洗練された装いを見せます。

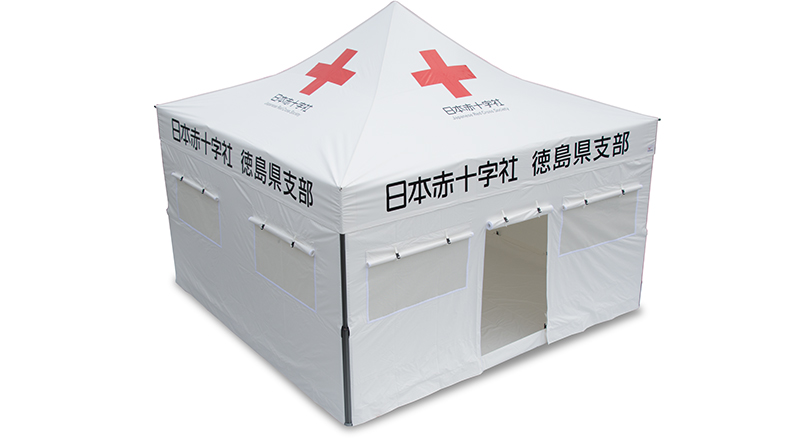

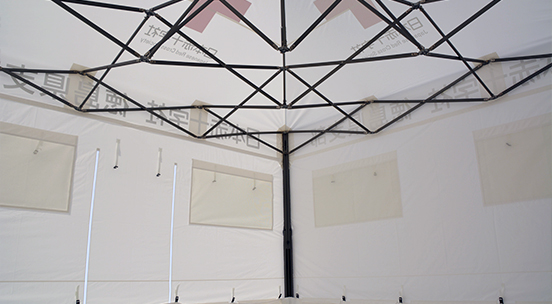

メッシュ窓・出入り口付き幕・グランドシート・敷居バーなどを標準装備した、災害時に対策本部としてお使い頂けるVITABRI®V2です。
VITABRI®V2の特徴である、一体化フレームや設営・撤去のし易さはそのままに、強度を兼ね備えた大型のワンタッチテントです。
1方幕から4方幕まで、ご使用環境に応じてご使用いただけます。
横幕両端に柔軟性のあるケダーを埋め込んでおり、柱の溝をスライドさせて取り付けます。
非常にカンタンで見た目も綺麗に、高い密着性を実現しました。
厚さ: 0.35mm
重量: 306.5g/m2
(防水・防炎・遮熱・遮光・UVカット)
厚さ: 0.44mm
重量: 271g/m2
(非防炎・撥水・防カビ)
ホワイト: PRECONTRAINT 502 S2 590g/m2
カラー: PRECONTRAINT 502 STAIN 570g/m2
or PRECONTRAINT 302 MATT 490g/m2
(防水・防炎・防カビ・防汚)
厚さ: 0.35mm
重量: 430g/m2
(防水・防炎加工)
天幕にアルミレールファスナー取付用の8mmのケダー、横幕には50mmにカットした8mmケダーをランナーとして取り付けます。
また横幕は1方幕から4方幕まで、ご使用環境に応じてご使用いただけます。
生地素材やカラーにつきましてはご相談ください。
サイズ: 3.0m / 4.0m / 4.5m / 5.0m / 6.0m
1方幕から4方幕まで、ご使用環境に応じてご使用いただけます。
補強バーを使用して取り付けます。
サイズ: 3.0m / 4.0m / 4.5m / 5.0m / 6.0m

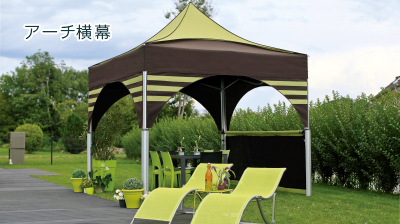

柱上部に取り付ける半円状の横幕です。
テント全体にエレガントな装いをもたせます。
1方幕から4方幕まで、ご使用環境に応じてご使用いただけます。
サイズ: 3.0m / 4.0m / 4.5m / 5.0m / 6.0m
この下敷きをV2のベースパッドに固定し、上に加重プレートを乗せます。
テントの内側に向けて設置出来るタイプもございます。
※VITABRI®V2のベースパッドに直接加重プレートを置くことは出来ません。
この下敷きをV2のベースパッドに固定し、上に加重プレートを乗せます。
テントを並べて使用する際にお使い頂けます。
※VITABRI®V2のベースパッドに直接加重プレートを置くことは出来ません。
加重ベースにフィットするように設計された鋳物製のプレートです。
10kgタイプと20kgタイプの2種類をご用意しております。
20kgタイプにはシルバーの塗装とメッキの2種類からお選び頂けます。
引っ張るだけでしっかり簡単に固定できます。
付属品
ラチェット / ロープ / S字フック 各1
仕様
ロープ: ビニロン(金剛打ち)9mm×4.0m / 使用荷重: 115kg

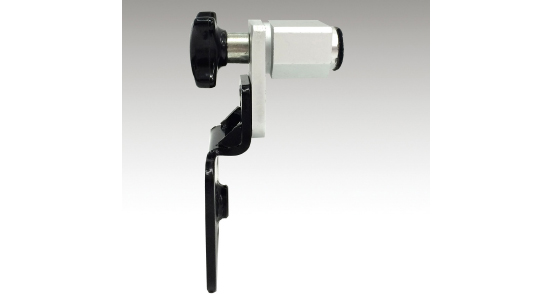

可動式のロックで、上部柱フレームに取り付けます。
高さは調整可能です。
補強バーやLED照明などを取付ける時に使用します。
環境保全や節電対策に最適なLED照明です。
ユニバーサルロックを使用して柱に取付ます。
防塵・防水タイプですので、屋外の使用に最適です。
仕様
30W 昼光色
重量: 約1.7kg
コード長: 3m
ショート横幕やフレームの補強時に使用します。
補強時はベースに接続します。
ショート横幕で使用する場合は、ユニバーサルロックを使用し接続します。
フレームの補強時、ベースに接続して使用します。
アルミ角パイプ 30mm(アルマイトコーティング処理)
フレームはワンタッチ式で折りたたみ可能です。
9mm厚の天板は継ぎ目のない1枚のものです。
VITABRI®V2フレームと同じキャスターを使用しており、移動もスムーズです。
覆い幕などカスタマイズが可能です。
サイズ
70cm×130cm
仕様
フレーム: アルミ
天板: 木製(表面加工)
キャスター: 可動式ダブルキャスター75Φ
デザインのアクセントに加えて、天幕との間に空気の層を作り、遮熱・保温の効果もあります。
■ 使用環境
大雨、強風、突風、雪、雷などの天候不順時、または設営期間中にそれが予想される場合には危険ですので使用しないで下さい。
テント本体が倒れたり、飛ばされたり、水が溜まる等の恐れがある上、人が障害を負ったり、物を破損させる原因となります。
また、降雪時には雪が積もり倒壊する恐れがありますので使用しないで下さい。
■ 用途
本品を常設用として使用しないで下さい。
本品は、一時的かつ簡易的に使用することを目的とした構造となっているため、常設用として使用した場合、思わぬ事故につながる可能性があります。
また、簡易目的用とした構造のため、完全な雨除けとしてはご利用いただけません。
縫製部分より水が入る可能性がありますのでご了承下さい。
本品を改造したり加工したりしないで下さい。
改造・加工による本体の倒壊や、人が障害を負ったり、物を破損させる恐れがあります。
本品には、絶対に登らないで下さい。
また、ぶら下がったり、物を吊るしたりする等、過度の負担を掛けるような行為はしないで下さい。
倒壊や破損につながり非常に危険です。
本製品を移動させる時は「セーフティ(安全)バー)」を装着した状態で、大人4人でフレームを持ち(収納カバーではなく)、段差や突起物などに気をつけてゆっくり移動させて下さい。
本製品を保管す時は「セーフティ(安全)バー)」を装着し、キャスターをロックした状態で保管して下さい。
「セーフティ(安全)バー)」を装着せずにフレームを縮めすぎると、転倒する恐れがあります。
■ 特に下記の点にはご注意いただき、安全にご使用下さい。
必ず付属品のペグ・ロープまたは「加重プレート」等の風対策用品でしっかり固定してください。
また、テントサイズが大きくなればなるほど、風圧を受けやすくなります。
風対策をしっかりしていても、過信せず、風の強い日は、設営を控えるか、撤去してください。
また、オプションの横幕を取り付ける時は、少しの風でも相当の風圧を受けることになります。
横幕を取付けていない時以上に注意してご使用ください。
| 相当風量 (陸上の様子) |
必要ウェイト重量 |
|---|---|
| 0-0.2m/s (煙はまっすぐ昇る。) |
ウェイトは必要ありません。 |
| 0.3-1.5m/s (煙は風向きが分かる程度になびく。) |
3m×3m:1足に20kg その他サイズ:1足に30kg |
| 1.6-3.3m/s (顔に風を感じる。木の葉が揺れる。) |
3m×3m:1足に20kg 3m×4.5m / 4m×4m:1足に30kg 5m×5m:1足に60kg |
| 3.4-5.4m/s (木の葉や小枝が揺れる。) |
3m×3m:1足に30kg その他サイズ:1足に60kg |
| 5.5-7.9m/s (砂埃が立ったり、小さなゴミや落ち葉が宙に舞う。) |
3m×3m:1足に50kg 3m×4.5m:1足に60kg 4m×4m / 5m×5m / 4m×6m:1足に90kg+張り綱 |
| 8.0-10.7m/s (葉のある潅木が揺れはじめる。) |
3m×3m:1足に60kg 3m×4.5m:1足に90kg 4m×4m / 5m×5m / 4m×6m:1足に120kg+張り綱 |
| 10.8-13.8m/s (木の大枝が揺れ、傘をさしにくくなる。電線が唸る。) |
3m×3m:1足に60kg 3m×4.5m:1足に90kg 4m×4m:1足に120kg 5m×5m / 4m×6m:1足に150kg+張り綱 |
| 13.9-17.1m/s (大きな木の全体が揺れ、風に向かって歩きにくい。) |
3m×3m:1足に90kg 3m×4.5m:1足に120kg 4m×4m:1足に150kg 5m×5m / 4m×6m:1足に180kg+張り綱 |
| 17.2-20.7m/s (小枝が折れる。風に向かって歩けない。) |
3m×3m:1足に90kg 3m×4.5m:1足に120kg 4m×4m:1足に150kg 5m×5m:1足に240kg 4m×6m:1足に210kg+張り綱 |
※風の吹き方は絶えず強弱の変動があり、瞬間風速は平均風速の1.5倍から3倍以上になる事があります。
上記の風速はあくまでも目安としてお考え下さい。
