VITABRI®V5Vitabri® V5

頑丈かつシンプルな構造で、使い勝手と安全性を追求

FEATURE1

高さ調整のためのノブ、フレーム開閉時のロックレバーとキャスター、柱には横幕取り付けのガイドラインなど、あなたが触れるすべてのパーツをスムーズかつ直感的にお使い頂けるよう設計されています。
どんな場面においても、これまで以上に効率良く設営・撤去が可能です。
最大サイズ4m×4mを4本足で展開できる使い勝手を体感ください。

広げるだけのワンタッチ構造・キャスター付でスムーズに開閉

フレームは広げるだけのワンタッチ構造で、開閉をスムーズに行えます。

高品質で強固なグラファイトグレーのフレーム

高品質で強固、美しさ際立つグラファイトグレーのフレーム

キャスターは移動時の必需品

キャスターは移動時の必需品 詳細を見る

柱材の外径は上部柱72mm&下部柱66mm

柱材の外径は上部柱72mm&下部柱66mm 詳細を見る

ポイント毎に最適な強化

ポイント毎に最適な強化 詳細を見る

テフロン®加工によるスムーズな可動

テフロン®加工によるスムーズな可動 詳細を見る

4段階調整

4段階調整 詳細を見る

いかなる状況にも対応できるベースパッド

いかなる状況にも対応出来るベースパッド 詳細を見る

省スペースで収納管理

省スペースで収納管理 詳細を見る

4種類の生地とカラーバリエーション

SUMMER SHIELD® PB

サマーシールドPB

猛暑対策に必要な機能を備えた生地です。

詳細を見る

Weather MAX®

WeatherMAX

耐久性と軽さを兼ね備えたアウトドアファブリック。

詳細を見る

Serge Ferrari

Serge Ferrari

プレストレスを与えられた高品質な生地です。

詳細を見る

ターポリンⅡ類

ターポリンⅡ類

吸水防止・防カビ加工を施し、コストパフォーマンスに優れた生地です。

詳細を見る

サイズバリエーション

3.0m×3.0m

全5サイズのバリエーション
3.0m×3.0m
3.0m×4.5m
4.0m×4.0m

詳細を見る

天幕ロゴ・文字プリント

ポリエステル500Dにインクジェット印刷

全面インクジェット印刷

詳細を見る
カッティングシートにインクジェット印刷

カッティングシートにインクジェット印刷

詳細を見る
カッティングシート

カッティングシート

詳細を見る

多彩な印刷方法による最適なブランディングを提案いたします。
全面インクジェットからワンポイントのカッティングシートまで、多彩な方法でブランドイメージと共に視認性を高めます。

商品仕様

フレーム アルマイトコーティング処理(アルミ合金6061T-6)
支柱上部: アルミ押出形材72mm角
支柱下部: アルミ押出形材66mm角
桁部: アルミ楕円パイプ30mm×20mm角(補強リブ付き)
天井部: アルミ丸パイプ33mm
キャスター 可動式タブルキャスター75Φ(ストッパー付き)
ジョイント アルミニュウム合金
標準付属品 ・本体収納カバー
・自在付きロープ(8mm)×4
・ペグ×4
・六角レンチ(3mm/5mm/6mm)×各1
・板スパナ(8mm/18mm)×各1
・セーフティ(安全)バー×4
・取扱説明書

オプション

横幕(通常幕)

横幕(通常幕) 詳細を見る

加重ベース

加重ベース 詳細を見る

加重プレート

加重プレート 詳細を見る

ラチェット&ロープ

ラチェット&ロープ 詳細を見る

ユニバーサルロック

ユニバーサルロック 詳細を見る

LED照明

LED照明 詳細を見る

補強バー

補強バー 詳細を見る

敷居アーム

敷居アーム 詳細を見る

プロ用ワンタッチテーブル

プロ用ワンタッチテーブル 詳細を見る

お問い合わせ

下記よりお気軽にお問い合わせください。

京都本社
0774-65-4468
関東営業所
048-737-0171

キャスターは移動時の必需品

手動で取り外し可能なキャスターを標準装備。
スムーズな移動を約束します。

キャスターは移動時の必需品 キャスターは移動時の必需品

※キャスターを付けたままのテントの使用は危険ですのでおやめください。

閉じる

柱材の外径は上部柱72mm&下部柱66mm

アルミ合金 : 6061 T-6 / アルミ押出形材

柱材の外径は上部柱72mm&下部柱66mm

閉じる

ポイント毎に最適な強化

内部補強材で強化したトラスバー

トラスバーは6箇所の内部補強材で強化、接続箇所にはステンレス鋼のパッキングプレートで補強しています。

内部補強材で強化したトラスバー

ガラス繊維強化ポリアミドで強化したアウターキャップ

柱材上部のアウターキャップはガラス繊維強化ポリアミドを使用し強化しています。

ガラス繊維強化ポリアミドで強化したアウターキャップ

アルミ鋳物で強化したトラスキャップ

トラスキャップはアルミ鋳物で強化しています。

アルミ鋳物で強化したトラスキャップ

閉じる

テフロン®加工によるスムーズな可動

スライダー部材の内側に施されたテフロン®加工により摩擦を低減し、テント開閉時にフレームがスムーズに可動します。

テフロン®加工によるスムーズな可動

閉じる

4段階調整

高さ調整部材は操作性に優れ、4段階の調整が可能です。

4段階調整

閉じる

いかなる状況にも対応できるベースパッド

アルミ合金製のベースパッドは、構造全体の安全性を実現するデザインで、いかなる状況にも対応できます。

いかなる状況にも対応できるベースパッド

閉じる

省スペースで収納管理

天幕は一度被せてしまえば、外す必要はありません。
被せたまま収納できるので省スペースで管理が可能です。

省スペースで収納管理

閉じる

サイズバリエーション

3.0m×3.0m

3.0m×3.0m
サイズ3.0m×3.0m
有効軒高207.5cm / 216.5cm
全高353cm / 362cm
天幕重量7.0kg(SUMMER SHIELD®PB)
フレーム重量48.0kg
キャスター重量1.6kg(台座含む)
総重量55.0kg

3.0m×4.5m

3.0m×4.5m
サイズ3.0m×4.5m
有効軒高207.5cm / 216.5cm
全高353cm / 362cm
天幕重量8.5kg(SUMMER SHIELD®PB)
フレーム重量56.0kg
キャスター重量1.6kg(台座含む)
総重量64.5kg

4.0m×4.0m

4.0m×4.0m
サイズ4.0m×4.0m
有効軒高218cm / 226cm / 234cm / 242cm
全高416cm / 424cm / 432cm / 440cm
天幕重量10.0kg(SUMMER SHIELD®PB)
フレーム重量56.0kg
キャスター重量1.6kg(台座含む)
総重量66.0kg

閉じる

ターポリンⅡ類

コストパフォーマンスに優れた、防水性・防炎性のある生地です。
軽くやわらかで、ツヤのないソフトな印象をもたらします。

厚さ: 0.35mm
重量: 430g/m2
(防水・防炎加工)

カラーバリエーション

※天幕にはロゴが右隅一箇所に印刷されています。

閉じる

SergeFerrari

きわめて高品質のこの繊維には、プレストレスが与えられています。
強化された耐性をもち、引っ張りに対し大きな変形がありません。
ホワイトは程よく光沢がありインクジェット印刷時も綺麗に仕上がります。
モダンで高級感を与えるサテン調に仕上げたカラー生地はPVDF処理を施すことにより、防汚性をアップしました。

SergeFerrari

白: PRECONTRAINT 502 S2 590g/m2
カラー: PRECONTRAINT 502 SATIN 570g/m2

カラーバリエーション

White White

Champagne Champagne

Sandy Beige Sandy Beige

Poppy Poppy

Burgundy Burgundy

Marine Marine

Black Black

Tennis Green Tennis Green

カラーサンプルをタップすると画像が切り替わります。

※SergeFerrariの生地は、生地の重みで柱の上がりが鈍くなります。ご了承ください。
※天幕にはロゴが右隅一箇所に印刷されています。

閉じる

SUMMER SHIELD®PB

サマーシールド®PBは、特殊3層ラミネート構造からなる優れた遮熱効果・高い遮光性・UVカット性を兼ね備えた遮光遮熱シートです。
従来のコーティング加工では成し得なかった複数の機能を同時に高いレベルで実現しました。
本商品は基布部分に、環境配慮型素材東レエコユース®(ポリマーリサイクル繊維)を100%使用しています。
エコユース®は限りある地球資源を有効活用する為にリサイクル原料を使用した東レの「再生型」リサイクル素材です。

SUMMER SHIELD®PB

仕様
厚さ : 0.35mm / 質量 : 306.5g/m²

3層構造により高いクーリング性能を実現

優れた遮光効果により、夏の強い日差しの下に濃い日陰を作ります。

各層の役割 紫外線
1層目 ポリエステル織物
2層目 酸化チタンを含む白色フィルム
3層目 カーボンブラックを含む黒色フィルム
SUMMER SHIELD®PB

裏面の黒色フィルムが放射熱を蓄熱しテント内部の暑さを軽減するとともに、地表からの紫外線の照り返しを防ぎます。

人工気象室における遮熱テスト

人工気象室における遮熱テスト

観測場所: 東レ人工気象室(瀬田工場内)
測定条件: 32℃×60%RH
試験内容: 集会用テントを想定し、試験開始5分経過時より30分間人工太陽を照射。
頭部の温度変化を測定した。
※試験結果は使用環境により異なります。

カラーバリエーション

ホワイト ホワイト

クリーム クリーム

サックス サックス

グレー グレー

レッド レッド

ネイビー ネイビー

ブラック ブラック

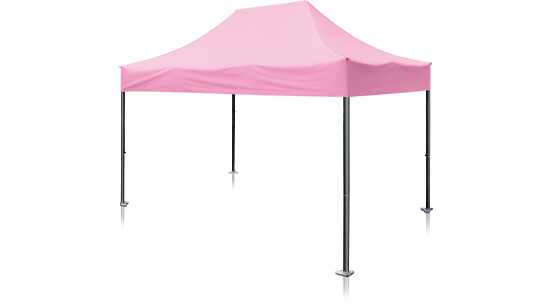

ピンク ピンク

カラーサンプルをタップすると画像が切り替わります。

※天幕にはロゴが右隅一箇所に印刷されています。

閉じる

Weather MAX®

Weather MAX®のポリエステル糸は原料段階で染色した「原着糸」です。
強い日差しや雨風に長時間さらされてもほとんど色褪せることなく数年に渡り美しい色合いを保ちます。
オットマン織りで高級感を与え、あらゆる環境や気候に耐えられる機能性と撥水性、防カビ性にも優れる高機能ファブリックです。

Weather MAX

厚さ: 0.44mm
重量: 271g/m²
非防炎

カラーバリエーション

WHITE WHITE

SAND SAND

MIST MIST

MOSS MOSS

BURGUNDY BURGUNDY

BLACK BLACK

PACIFIC BLUE PACIFIC BLUE

CAPTAIN NAVY CAPTAIN NAVY

CHOCOLATE CHOCOLATE

FOREST GREEN FOREST GREEN

カラーサンプルをタップすると画像が切り替わります。

※天幕にはロゴが右隅一箇所に印刷されています。

閉じる

全面インクジェット印刷

生地に直接インクジェット印刷を施し、その後天幕を成型します。
テント全面にグラフィックが可能です。

全面インクジェット印刷

閉じる

カッティングシートにインクジェット印刷

カッティングシートにフルカラー対応のインクジェット印刷を施し、熱圧着で貼り付けする方式です。
ワンポイントのグラデーションや色指定もローコストで実現します。

カッティングシートにインクジェット印刷

閉じる

カッティングシート

カッティングシートをプロッターでカットし、プレス機で熱圧着する方式です。
もっともローコストで一般的な方法です。

カッティングシート カッティングシート

閉じる

横幕(通常幕)

1方幕から4方幕まで、ご使用環境に応じてご使用いただけます。
横幕の両端に柔軟性のあるケダーを埋め込んでおり、柱の溝をスライドさせて取り付けます。
非常にカンタンで見た目も綺麗に、高い密着性を実現しました。

横幕(通常幕)

カラーバリエーション

SUMMER SHIELD® PB

厚さ: 0.35mm
重量: 306.5g/m2
(防水・防炎・遮熱・遮光・UVカット)

Weather MAX®

厚さ: 0.44mm
重量: 271g/m2
(非防炎・撥水・防カビ)

Segre Ferrari

ホワイト: PRECONTRAINT 502 S2 590g/m2
カラー: PRECONTRAINT 502 STAIN 570g/m2
(防水・防炎・防カビ・防汚)

ターポリンⅡ類

厚さ: 0.35mm
重量: 430g/m2
(防水・防炎加工)

閉じる

加重ベース

この下敷きをV5のベースパッドにボルトで固定し、上に加重プレートを乗せます。
連棟用タイプもあります。

加重ベース

※VITABRI®V5のベースパッドに直接加重プレートを置くことは出来ません。

閉じる

加重プレート

加重ベースにフィットするように設計された鋳物製のプレートです。
10kgタイプと20kgタイプの2サイズ。
20kgタイプには塗装とメッキの2種類をご用意しております。

加重プレート

閉じる

ラチェット&ロープ

引っ張るだけでしっかり簡単に固定できます。

ラチェット&ロープ

付属品
ラチェット / ロープ / S字フック 各1

仕様
ロープ: ビニロン(金剛打ち)9mm×4.0m / 使用荷重: 115kg

ラチェット&ロープ

※フレームはV2を使用しています。

閉じる

ユニバーサルロック

可動式のロックで、上部柱フレームに取り付けます。
高さは調整可能です。
補強バーやLED照明などを取付ける時に使用します。

ユニバーサルロック

閉じる

LED照明

環境保全や節電対策に最適なLED照明です。
ユニバーサルロックを使用して柱に取付ます。
防塵・防水タイプですので、屋外の使用に最適です。

LED照明

仕様
30W 昼光色
重量: 約1.7kg
コード長: 3m

LED照明

閉じる

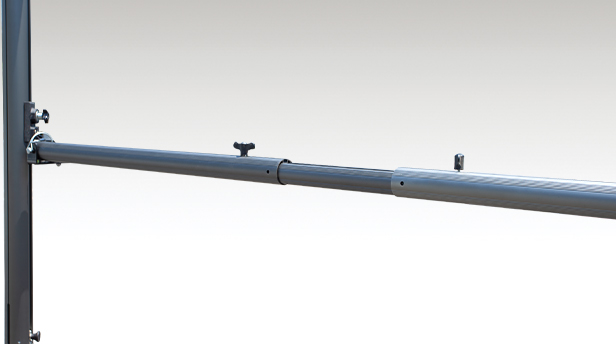

補強バー

フレームの補強時に使用します。
ユニバーサルロックを使用し上部柱に接続します。

補強バー

閉じる

敷居アーム

フレームの補強時、ベースパッドに接続して使用します。

敷居アーム

アルミ角パイプ 30mm(アルマイトコーティング処理)

敷居アーム

※フレームはV2を使用しています。

閉じる

プロ用ワンタッチテーブル

フレームはワンタッチ式で折りたたみ可能です。
9mm厚の天板は継ぎ目のない1枚のものです。
VITABRI®V2フレームと同じキャスターを使用しており、移動もスムーズです。
覆い幕などカスタマイズが可能です。

プロ用ワンタッチテーブル

サイズ
70cm×130cm

仕様
フレーム: アルミ
天板: 木製(表面加工)
キャスター: 可動式ダブルキャスター75Φ

プロ用ワンタッチテーブル プロ用ワンタッチテーブル

閉じる

安全にお使い頂くために

■ 使用環境
大雨、強風、突風、雪、雷などの天候不順時、または設営期間中にそれが予想される場合には危険ですので使用しないで下さい。
テント本体が倒れたり、飛ばされたり、水が溜まる等の恐れがある上、人が障害を負ったり、物を破損させる原因となります。
また、降雪時には雪が積もり倒壊する恐れがありますので使用しないで下さい。

■ 用途
本品を常設用として使用しないで下さい。
本品は、一時的かつ簡易的に使用することを目的とした構造となっているため、常設用として使用した場合、思わぬ事故につながる可能性があります。
また、簡易目的用とした構造のため、完全な雨除けとしてはご利用いただけません。
縫製部分より水が入る可能性がありますのでご了承下さい。
本品を改造したり加工したりしないで下さい。
改造・加工による本体の倒壊や、人が障害を負ったり、物を破損させる恐れがあります。
本品には、絶対に登らないで下さい。
また、ぶら下がったり、物を吊るしたりする等、過度の負担を掛けるような行為はしないで下さい。
倒壊や破損につながり非常に危険です。
本製品を移動させる時は「セーフティ(安全)バー)」を装着した状態で、大人4人でフレームを持ち(収納カバーではなく)、段差や突起物などに気をつけてゆっくり移動させて下さい。
本製品を保管す時は「セーフティ(安全)バー)」を装着し、キャスターをロックした状態で保管して下さい。
「セーフティ(安全)バー)」を装着せずにフレームを縮めすぎると、転倒する恐れがあります。
キャスターを付けたまま本製品を使用することは危険ですのでおやめください

■ 特に下記の点にはご注意いただき、安全にご使用下さい。
必ず付属品のペグ・ロープまたは「加重プレート」等の風対策用品でしっかり固定してください。
また、テントサイズが大きくなればなるほど、風圧を受けやすくなります。
風対策をしっかりしていても、過信せず、風の強い日は、設営を控えるか、撤去してください。
また、オプションの横幕を取り付ける時は、少しの風でも相当の風圧を受けることになります。
横幕を取付けていない時以上に注意してご使用ください。

閉じる
